自清洗過濾器工作原理

發布時間：

2025-06-13 16:02

來源：

作者：

瀏覽量：

自清洗過濾器是一種智能化的水處理設備，其核心特點是能夠在??過濾過程中自動清洗濾網雜質??，實現??不間斷連續運行??。其工作原理基于壓差變化驅動清洗系統，主要分為過濾和自清洗兩個核心階段：

??過濾階段（過濾過程）??
- ??粗濾攔截??：待處理的水流從設備的進水口流入，首先經過一個??粗濾網??（例如楔形網或鉆孔網）。這一層主要用于攔截較大的雜質顆粒，如砂石、樹葉、大型懸浮物等，對其進行初次過濾。
- ??精濾凈化??：水流隨后進入主過濾元件——??細濾網??（通常由高精度不銹鋼編織網或特殊材料制成）。細濾網的孔徑（即過濾精度）可根據實際需求選擇，范圍通常在??10微米至3毫米??之間。在此階段，更細小的雜質顆粒（如泥沙、藻類、氧化皮等）被截留在濾網的內側。
- ??凈水輸出??：透過細濾網的清水從設備的出水口排出，流向后續系統或直接使用。
- ??壓差形成??：隨著雜質在細濾網內側不斷累積，濾網內（臟污側）和外（凈水側）的流體阻力差異會逐漸增大，從而在濾網兩側形成??壓力差（ΔP）??。此壓差由設備內置的壓差傳感器或壓差控制器持續監測。
??清洗觸發與執行（清洗過程）??
- ??壓差觸發??：當濾網上的雜質堆積達到一定程度，導致濾網兩側的??壓差達到預設的閾值??（例如 0.01 - 0.1 MPa）時，設備控制系統（如PLC或直接機械開關）會自動啟動清洗程序。
- ??清洗啟動??：清洗開始的關鍵動作是打開??排污閥??。
- ??自清洗核心機制（兩種主要類型）??：
  - ??吸嘴式清洗（水力驅動）??：主要用于雜質粘附性較低或標準精度場景。
    - ??吸污過程??：排污閥開啟瞬間，在吸污組件（包括一個水力馬達驅動的腔室和吸污管）內快速形成??負壓??。
    - ??螺旋刮掃??：這個負壓驅動一個或多個強效的??吸嘴??緊密地貼附在細濾網的內壁上。與此同時，部分水流通過排污閥的開啟被導向??水力馬達??。
    - ??協同作用??：水力馬達在水流作用下開始旋轉。水力馬達通過一個精密的傳動裝置（通常是齒輪或螺桿機構）帶動??吸污管??和其端部的吸嘴沿濾網內壁??緩慢螺旋式轉動??。轉動過程中，吸嘴像吸塵器一樣，將濾網內側截留的雜質從網孔中抽吸出來。
    - ??排污排出??：被吸嘴吸走的污物連同少量用于驅動馬達和形成負壓的清水一起，直接通過??排污閥??迅速排入污水管線或回收系統。

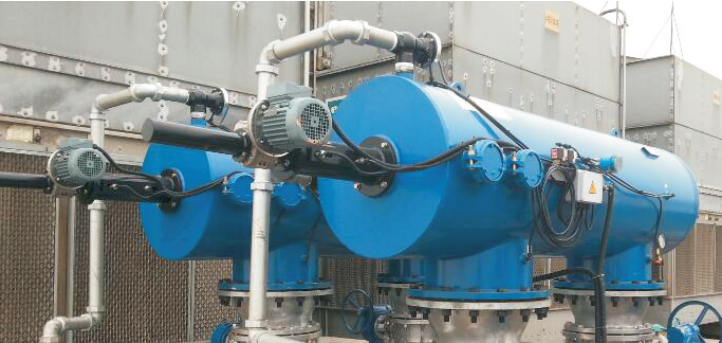

  - ??刷式清洗（電機驅動）??：主要用于雜質粘附性強、高粘度液體、或需要更高保證性清洗的場合（如食品醫藥）。
    - ??物理刷洗??：壓差達到設定值后，控制器啟動一個??電動馬達??。馬達驅動一根或多根??旋轉軸??，軸上安裝有??不銹鋼毛刷或刮刀??。
    - ??機械刮除??：毛刷（或刮刀）隨著軸高速旋轉，直接、徹底地??刮擦和清掃??細濾網的內表面，將附著牢固的雜質從網孔中剝離。
    - ??同步排污??：在刷洗動作進行的同時，排污閥打開。被毛刷刷下來的雜質被沖刷水流立即攜帶走，通過排污閥排出。
- ??清洗完成??：整個自動清洗過程非常短暫，通常僅需??10至60秒??即可完成。一旦濾網上的雜質被清除干凈，濾網兩側的壓差迅速??下降到初始或設定復位值以下??。
- ??系統復位??：控制系統檢測到壓差恢復正常后，自動??關閉排污閥??。設備恢復至正常的過濾狀態，清洗循環結束。在整個清洗過程中，設備的??正常出水始終不會中斷??，僅有極少量用于驅動和排污的水（通常僅占過濾水總量的??0.08% - 0.6%??）被排出。

??關鍵技術與優勢總結??

??不間斷運行??：自動清洗在線完成，無需停機維護，保障系統連續性。
??智能觸發??：主要依靠濾網實際污染程度（壓差）啟動清洗，也可設置定時或手動模式作為補充，壓差模式優先。
??高效節能??：清洗耗水量極小，運行成本低；過濾精度范圍廣。
??適應性強??：結構形式多樣（立式、臥式），可選高耐腐蝕材質（316L不銹鋼、哈氏合金、涂層濾元），承受較高工作壓力（可達 1.6 MPa）和溫度。
??維護簡便??：自動化程度高，大大減少人工操作和備件更換頻率。

??典型應用領域??

工業領域：冷卻循環水系統保護（鋼廠、電廠）、噴淋系統噴嘴保護、軋鋼除鱗水、石化生產水等。
水處理領域：海水淡化預處理、污水深度處理與回用、自來水廠原水預過濾。
農業領域：滴灌/噴灌系統防堵過濾。
特殊行業：食品飲料生產用水、制藥用水、膜系統前保護（反滲透、超濾前保安過濾）。
